實驗?zāi)康模?/p>

1、用于測定臨界雷諾數，觀測層流與紊流的流態變化過程，再現雷諾數實驗全過程。

2、觀察分析層流與紊流的速度分布。

3、演示觀察分析層流底層狀況。

4、可測取臨界Re數。

5、了解流態與雷諾數的關系。

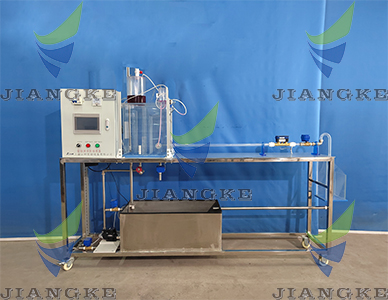

設備參數與配置：雷諾演示管段：優質有機玻璃管DN14mm，超長有效觀察段長度1000mm；

實驗所用的流體--水為全循環設計，精確度：±5%；

水泵：低噪聲無銹蝕水泵，揚程：6m，流量15L/min，功率：40W；

指示液為新型示蹤劑（能延時消色，降低管路污染，防堵塞、可自循環）；

管內可測Re有效范圍為570～5700，結果符合：Re下臨=2000—2300；

三重恒壓穩流水槽：≥25升，三重恒壓穩流波動小，優質有機玻璃材質；自循環儲水箱1個：≥36升，優質PVC，自動放凈；

計量水槽1個：透明有機玻璃材質，長×寬×高=100mm×100mm×150mm；

管路及閥門：UPVC、優質有機玻璃管，銅球閥與銅閘閥；

7寸彩色人機界面1套，可直接進行信號采集，實時顯示水溫、流量及雷諾數等、自動記錄，人機界面清晰透明，全程動畫模擬真實工作過程，觸摸式操作界面由主界面、工藝流程操作界面、實時數據報表界面、歷史數據報表界面、歷史曲線界面、報警界面和硬件測試界面共同構成，界面之間可以自由切換。并帶有232/USB通訊接口。數據可自動形成標準文檔通過U盤下載保存；

AD轉換器:ADS1100(美國德州儀器),16位△∑ADC；

高精度管道式流量計1個：數字采集，電測量程0-2m3/h，最小檢測流量20L/h，量程比1：100，精度1級；

水溫傳感器1套：DS18B20(美國DALLAS),測溫范圍-55-+127℃,測溫精度：分辨率0.1℃，測量顯示精度：±0.2FS；

進水無極調速裝置1套：直流變頻調速，直接與DCS控制通訊，人機界面自動調速；

外形尺寸：1800×300×1350mm（長×寬×高），不銹鋼可移動支架，帶剎車輪。
